شرح الوظائف ومبادئ العمل والأنواع: ماذا يفعل المكثف؟

أ مكثف هو مبادل حراري يزيل الحرارة من غاز التبريد ويحوله مرة أخرى إلى الحالة السائلة حتى تستمر دورة التبريد. باختصار: إنها تطلق الحرارة الممتصة داخل المكان البارد إلى البيئة الخارجية. بدون مكثف يعمل بشكل صحيح، لا يمكن لأي نظام تبريد أو تكييف الهواء أن يعمل بكفاءة - أو على الإطلاق.

سواء كنت تدير منشأة تخزين بارد، أو تدير مبردًا صناعيًا، أو تحدد معدات لورشة عمل ذات درجة حرارة ثابتة، فإن فهم وظيفة المكثف وأنواعه ومقاييس الأداء سيساعدك على اتخاذ قرارات أكثر ذكاءً وفعالية من حيث التكلفة.

تعريف المكثف: ما هو المكثف بالضبط؟

أ condenser is a device that cools a hot, high-pressure refrigerant vapor until it condenses into a liquid. It sits on the "الجانب العالي" دائرة التبريد أو تكييف الهواء – بعد الضاغط وقبل صمام التمدد. يؤدي تغير الطور من الغاز إلى السائل إلى إطلاق حرارة كامنة، والتي ينقلها المكثف إلى وسط تبريد (الهواء أو الماء).

في اللغة اليومية، يخلط الناس أحيانًا بين "المكثف" و"الضاغط". التمييز بسيط:

• ضاغط – يرفع ضغط ودرجة حرارة غاز التبريد.
• مكثف - يرفض الحرارة ويحول الغاز الساخن إلى سائل مرة أخرى.

تصف كلمة "التكثيف" عملية تغيير الطور هذه. سترى أيضًا أنه مكتوب باسم وحدة التكثيف عندما يتم إقران المكثف مع ضاغط في مجموعة واحدة معبأه.

كيف يعمل المكثف؟ خطوة بخطوة

يتبع تشغيل المكثف أربع مراحل واضحة ضمن دورة التبريد الأوسع:

1. يدخل الغاز الساخن. يتدفق بخار مادة التبريد شديدة السخونة من الضاغط (عادةً 60-90 درجة مئوية) إلى مدخل المكثف.
2. إزالة الحرارة الزائدة. يبرد البخار أولاً إلى درجة حرارة التشبع (التكثيف) أثناء انتقاله عبر الملف أو الأنابيب.
3. التكثيف. أt saturation temperature the refrigerant releases its latent heat and changes phase from gas to liquid. هذا هو المكان الذي يحدث فيه حوالي 70-80% من إجمالي رفض الحرارة.
4. التبريد الفرعي. يبرد سائل التبريد الآن بضع درجات تحت مستوى التشبع قبل مغادرة المكثف، مما يؤدي إلى تحسين كفاءة النظام ومنع الغاز الوميض في الخط السائل.

يمتص وسط التبريد - الهواء الذي تنفخه المراوح أو الماء المتداول عبر البرج - هذه الحرارة ويحملها بعيدًا عن النظام. الفرق في درجة الحرارة بين مادة التبريد ووسط التبريد (يسمى درجة حرارة الاقتراب ) يحدد بشكل مباشر مدى كفاءة عمل المكثف؛ النهج الأصغر يعني كفاءة أعلى.

الوظائف الرئيسية للمكثف في نظام التبريد

يؤدي المكثف العديد من الوظائف المتداخلة، وكلها ضرورية لموثوقية النظام وكفاءة الطاقة:

رفض الحرارة

الغرض الأساسي. يقوم المكثف بطرد الحرارة المجمعة من المساحة المبردة بالإضافة إلى الحرارة المضافة بواسطة الضاغط. بالنسبة لنظام تبريد بقدرة 10 كيلووات، يرفض المكثف عادة 12-14 كيلو واط من الحرارة (تأتي 2-4 كيلو واط الإضافية من عمل الضاغط).

تحويل مرحلة التبريد

من خلال تحويل بخار مادة التبريد إلى سائل، يقوم المكثف بتمكين صمام التمدد والمبخر من العمل. لا يوجد تكثيف = لا يوجد سائل تبريد = لا يوجد تأثير تبريد في اتجاه مجرى النهر.

تنظيم الضغط على الجانب العالي

تحدد قدرة المكثف على رفض الحرارة ضغط التكثيف. يؤدي وجود مكثف صغير الحجم أو متسخ إلى رفع ضغط الرأس، مما يجبر الضاغط على العمل بجهد أكبر، مما يؤدي إلى زيادة استهلاك الطاقة بما يصل إلى ارتفاع درجة حرارة التكثيف بنسبة 3-5% لكل 1 درجة مئوية .

التبريد الفرعي لسائل التبريد

أ well-designed condenser provides 3–8 °C of sub-cooling, which prevents vapor bubbles in the liquid line, increases refrigerating effect, and improves COP (Coefficient of Performance).

حماية عمر الضاغط

من خلال الحفاظ على ضغوط التفريغ ضمن حدود التصميم، يمنع المكثف ارتفاع درجة حرارة الضاغط والضغط الميكانيكي - وهو أحد الأسباب الرئيسية لفشل الضاغط المبكر.

أنواع المكثفات: تبريد الهواء مقابل تبريد الماء مقابل تبريد التبخر

تتناسب أنواع المكثفات الرئيسية الثلاثة مع التطبيقات والمناخات والميزانيات المختلفة:

أir-Cooled Condensers

النوع الأكثر استخدامًا على مستوى العالم. يتم دفع الهواء المحيط عبر الملفات ذات الزعانف بواسطة مروحة واحدة أو أكثر. ليست هناك حاجة للبنية التحتية للمياه ، مما يجعل التثبيت بسيطًا وتكاليف الصيانة منخفضة. تستخدم سلسلة المكثفات المبردة بالهواء من Brozercool ملفات زعانف من الألومنيوم ذات أنابيب نحاسية عالية الكفاءة مع محركات مروحة EC، مما يحقق معدلات محددة لرفض الحرارة تزيد عن 1.8 كيلو واط / متر مربع.

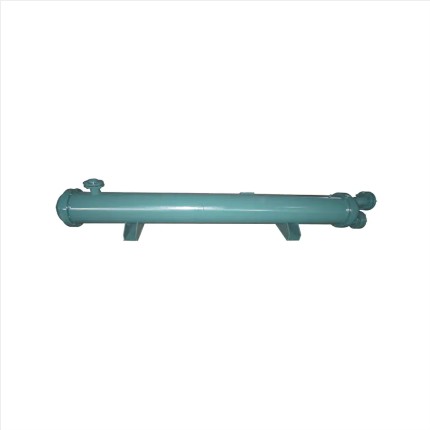

المكثفات المبردة بالماء

مبادلات حرارية ذات غلاف وأنبوب أو لوحة تستخدم الماء كوسيلة للتبريد. إنها تحقق درجات حرارة تكثيف أقل، مما يحسن نظام COP بنسبة 10-20% مقارنة بالمبردات بالهواء في نفس البيئة المحيطة، ولكنها تتطلب أبراج تبريد، ومعالجة المياه، وصيانة أكثر تعقيدًا.

المكثفات التبخرية

يتم رش الماء على الملف بينما يتم نفخ الهواء من خلاله؛ يعمل التبخر على تبريد الملف إلى درجة حرارة أقل من درجة حرارة المصباح الجاف المحيط. مثالي عندما تكون المياه متوفرة ولكنها ليست وفيرة، وحيث تكون درجات الحرارة المحيطة مرتفعة.

ما هو استخدام المكثف في الصناعات المختلفة؟

تظهر المكثفات حيثما يجب نقل الحرارة من مكان إلى آخر. فيما يلي التطبيقات الأكثر شيوعًا في العالم الحقيقي:

• غرف التخزين البارد والحفظ الطازج – وحدات التكثيف المبردة بالهواء تحافظ على درجات الحرارة من 10 درجات مئوية إلى -30 درجة مئوية، مما يحافظ على اللحوم والمنتجات ومنتجات الألبان والأدوية.
• ورش عمل درجة حرارة ثابتة - التحكم الدقيق في التكثيف يحافظ على درجات حرارة العملية ضمن ± 0.5 درجة مئوية لتصنيع الإلكترونيات والتصنيع الدقيق.
• المبردات الصناعية - المكثفات المبردة بالماء في المبردات اللولبية أو المبردات الطاردة المركزية تخدم أحمال HVAC كبيرة تتراوح من 100 كيلووات إلى عدة ميجاوات.
• رفوف التبريد الموازية - تستخدم محلات السوبر ماركت ومراكز توزيع الأغذية أنظمة متوازية متعددة الضواغط تتقاسم مكثفًا واحدًا كبيرًا لتقليل ضغط التفريغ الأقصى.
• عملية التبريد غير القياسية - تستخدم المصانع الكيماوية ومصانع الجعة ومراكز البيانات مكثفات مدمجة في ألواح التبريد المخصصة.
• وحدات المسمار ذات درجة الحرارة المنخفضة - تعتمد أنفاق التجميد الانفجاري ومعدات التجفيف بالتجميد على مكثفات ذات ضغط عالٍ لعمليات تتراوح من -40 درجة مئوية إلى -60 درجة مئوية.

العوامل التي تؤثر على أداء المكثف

إن فهم ما يؤدي إلى تدهور أو تحسين إنتاج المكثف يساعد المشغلين على تقليل فواتير الطاقة وإطالة عمر المعدات:

أmbient Temperature

كل ارتفاع بمقدار درجة مئوية واحدة في درجة حرارة الهواء المحيط يؤدي إلى رفع درجة حرارة التكثيف بحوالي 1.2-1.5 درجة مئوية، مما يزيد من قوة الضاغط بمقدار 2-3% . يعد وضع المكثفات في أماكن مظللة جيدة التهوية أمرًا بالغ الأهمية في المناخات الحارة.

تراكم الأوساخ والأوساخ

يضيف الغبار أو الشحوم أو المقياس الموجود على زعانف أو أنابيب المكثف مقاومة حرارية. تظهر الدراسات أ انخفاض بنسبة 10-20% في نقل الحرارة من مكثف معتدل الاتساخ - مما يترجم مباشرة إلى ارتفاع تكاليف الطاقة.

أirflow Restrictions

يؤدي هواء التفريغ الساخن الذي يتم إعادة تدويره عبر المكثف (الدورة القصيرة) إلى رفع درجة الحرارة المحيطة الفعالة بمقدار 5-15 درجة مئوية. يعد التباعد المناسب بين الجدران والوحدات الأخرى أمرًا ضروريًا.

شحن غاز التبريد

يؤثر كل من الشحن الزائد والشحن الزائد على التكثيف. يؤدي الشحن الزائد إلى ملء المكثف بالسائل، مما يقلل من سطح التكثيف النشط. يؤدي الشحن الزائد إلى رفع درجة الحرارة الزائدة ودرجة حرارة التفريغ بشكل مفرط.

الغازات غير القابلة للتكثيف

أir or nitrogen in the refrigerant circuit collects in the condenser, raising head pressure and reducing heat transfer area. Regular purging or use of automatic purgers is recommended for large systems.

منتجات المكثف Brozercool: الهندسة لتلبية متطلبات العالم الحقيقي

أs a professional refrigeration condenser manufacturer, Brozercool designs and produces a full range of condensing solutions for cold storage, industrial process, and HVAC applications—exported to أكثر من 80 دولة ومنطقة .

أir-Cooled Condenser Series

مُصمم للتركيب الخارجي باستخدام أنبوب نحاسي/ملف زعانف من الألومنيوم، وخزانة مقاومة للتآكل، وخيارات مروحة EC متغيرة السرعة. متوفر في تكوينات التفريغ الأفقي أو الرأسي لتناسب تخطيطات الموقع المتنوعة.

وحدات تكثيف الضغط المبردة بالماء

وحدات مدمجة محمولة على انزلاقية تدمج الضاغط ومكثف الغلاف والأنبوب وأدوات التحكم. مناسب للغرف الباردة، وتبريد العمليات، والمبردات الصناعية حيث يتوفر الماء. تصل قيم COP 3.8-4.5 تحت درجات حرارة الماء المواتية.

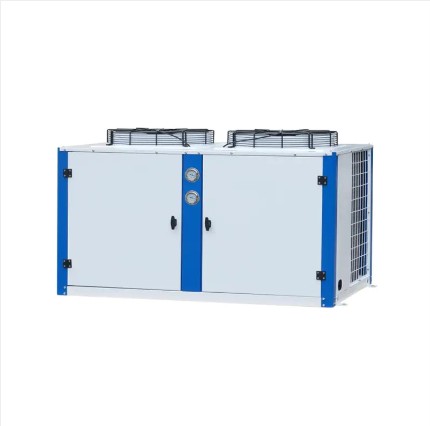

أir-Cooled Condensing Units (Box & Open Type)

توفر وحدات التكثيف الصندوقية حاويات مقاومة للعوامل الجوية لوضعها على السطح أو في الهواء الطلق؛ توفر الوحدات ذات النوع المفتوح تكلفة أقل وإمكانية خدمة ميدانية أسهل لتركيبات غرف الماكينات.

وحدات لولبية ومتوازية ذات درجة حرارة منخفضة

تم تصميمه خصيصًا لمنشآت التجميد والتخزين البارد ذات درجات الحرارة المتعددة. تم تصنيف دوائر المكثف لضغوط التفريغ العالية ودعم المبردات بما في ذلك R404A وR449A وR744 (CO₂) وR290 (البروبان).

حجم المكثف: ما تحتاج إلى معرفته قبل التحديد

الحجم الصحيح للمكثف يمنع الوحدات الصغيرة الحجم (ارتفاع ضغط الرأس، والرحلات) والوحدات كبيرة الحجم (التكلفة الرأسمالية غير الضرورية). المعلمات الرئيسية للتأكيد قبل اختيار المكثف:

• إجمالي حرارة الرفض (THR) = مدخلات الطاقة لعمود الضاغط بقدرة التبريد. دائمًا ما يصل الحجم إلى THR، وليس فقط سعة التبريد.
• تصميم درجة الحرارة المحيطة - استخدم درجة حرارة المصباح الجاف التي تبلغ 1% لموقعك (على سبيل المثال، 38 درجة مئوية للشرق الأوسط، و35 درجة مئوية لجنوب أوروبا).
• درجة حرارة التكثيف المستهدفة - درجة الحرارة المحيطة عادة 10-15 درجة مئوية للتبريد بالهواء؛ المياه المحيطة 5-8 درجة مئوية لتبريد الماء.
• نوع المبرد – يختلف حجم ملف المكثف والصمام بشكل كبير بين R134a وR410A وR404A وCO₂.
• أvailable footprint and airflow clearance – الحد الأدنى 1.5-2 متر على جميع وجوه مداخل الهواء للمكثفات المبردة بالهواء.

صيانة المكثف: أفضل الممارسات لزيادة العمر الافتراضي

تحافظ الصيانة المناسبة على تشغيل المكثفات عند الأداء المقدر ويمكن أن تقلل تكاليف الطاقة السنوية بنسبة 5-15% . اتبع هذا الجدول الزمني:

• شهريا: فحص وتنظيف زعانف ملف المكثف باستخدام منظف الملف أو الهواء منخفض الضغط؛ تحقق من حالة شفرة المروحة وشد الحزام.
• ربع سنوي: قياس وتسجيل التبريد الفرعي والسخونة الزائدة؛ التحقق من ضغط الرأس مقابل منحنيات التصميم؛ التحقق من وجود تسرب المبردات.
• أnnually: ملفات تنظيف عميق؛ استبدل محامل محرك المروحة إذا لزم الأمر؛ فحص صفائح الأنبوب والزعانف بحثًا عن التآكل؛ التحقق من محتوى الغاز غير القابل للتكثيف في أنظمة التبريد بالماء.
• تبريد الماء فقط: معالجة مياه التبريد للحفاظ على درجة الحموضة 7-8.5 والحد من تكون المعادن. افحص الأجزاء الداخلية للأنبوب بحثًا عن الحجم أو الأغشية الحيوية كل عامين.

الأسئلة المتداولة حول المكثفات

ما هو الغرض الرئيسي من المكثف؟

والغرض الرئيسي هو طرد الحرارة من نظام التبريد إلى البيئة، مع تحويل بخار سائل التبريد عالي الضغط في الوقت نفسه إلى سائل حتى يمكن تكرار الدورة.

ماذا يحدث إذا كان المكثف صغيرًا جدًا؟

أn undersized condenser cannot reject heat fast enough, causing condensing pressure and temperature to rise. This increases compressor power consumption, can trigger high-pressure safety trips, and over time leads to compressor failure.

كيف يختلف المكثف عن المبخر؟

يمتص المبخر الحرارة من المساحة التي يتم تبريدها (يتبخر سائل التبريد)، بينما يرفض المكثف تلك الحرارة إلى الخارج (يتكثف سائل التبريد). إنهم يؤدون أدوارًا معاكسة للتبادل الحراري في حلقة التبريد.

هل يمكنني استخدام أي مبرد في المكثف الموجود لدي؟

لا. تم تصميم المكثفات لنطاقات ضغط وخصائص تبريد محددة. تأكد دائمًا من التوافق مع الشركة المصنعة قبل تبديل مواد التبريد - خاصة عند الانتقال من مركبات الكربون الهيدروفلورية إلى البدائل ذات القدرة المنخفضة على إحداث الاحترار العالمي مثل مركبات الهيدروفلوروكربون أو ثاني أكسيد الكربون.

هل "التكثيف" هو نفسه "التبريد"؟

ليس بالضبط. يشير التكثيف على وجه التحديد إلى تغير الطور من الغاز إلى السائل عند ضغط ثابت، مما يؤدي إلى إطلاق الحرارة الكامنة. التبريد هو مصطلح أوسع يشمل إزالة الحرارة بشكل معقول (انخفاض درجة الحرارة) دون تغيير المرحلة. في المكثف، يحدث كل من إزالة التسخين الزائد (التبريد) والتكثيف بالتتابع.

كيف أعرف إذا كان المكثف يحتاج إلى تنظيف؟

قارن درجة حرارة التكثيف الحالية مع القيمة التصميمية لنفس درجة الحرارة المحيطة. إذا كانت درجة حرارة التكثيف الفعلية 3 درجات مئوية أو أكثر فوق منحنى التصميم من المحتمل أن تكون ملفات المكثف المتسخة أو المسدودة هي السبب. الفحص البصري لسطح الملف هو أبسط تأكيد.

ما هي المبردات التي تدعمها مكثفات Brozercool؟

تتوافق منتجات وحدة التكثيف والمكثف Brozercool مع مجموعة واسعة من المبردات بما في ذلك خيارات استبدال R22، وR404A، وR407C، وR410A، وR449A، وR134a، وR290 (البروبان)، وR744 (CO₂) اعتمادًا على سلسلة المنتجات. راجع ورقة بيانات المنتج أو اتصل بفريق Brozercool الفني لتأكيد المطابقة الصحيحة لتطبيقك.
