ما هي ملحقات التبريد المهمة وكيفية اختيارها？

ملحقات معدات التبريد ليست مكونات ثانوية، فهي عناصر أساسية تحدد الأداء العام للنظام. يمكن أن يؤدي استخدام الملحقات دون المستوى إلى زيادة استهلاك طاقة النظام بنسبة 15% إلى 30%، وزيادة معدلات الفشل بمقدار 2 إلى 3 مرات، وتقصير عمر المعدات بأكثر من 40%. ولذلك، فإن استثمار الاهتمام المهني الكافي في اختيار الملحقات وتركيبها وصيانتها هو الضمان الأساسي لتحقيق تشغيل فعال ومستقر وطويل الأمد لأنظمة التبريد.

ملحقات الضاغط: قلب الطاقة لنظام التبريد

باعتبارها مصدر الطاقة لدورة التبريد، فإن موثوقية ملحقات الضاغط تؤثر بشكل مباشر على كفاءة التبريد والسلامة التشغيلية.

أنواع الملحقات الرئيسية ووظائفها

• سخان علبة المرافق: يمنع انتقال غاز التبريد إلى الضاغط أثناء إيقاف التشغيل، مما يؤدي إلى تجنب تباطؤ السائل عند بدء التشغيل
• كاتم الصوت ومخمدات الاهتزاز: تقليل ضوضاء التشغيل وتقليل الضرر الناتج عن إجهاد الاهتزاز الميكانيكي للأنابيب
• مفاتيح حماية الضغط العالي/المنخفض: يتم قطع الطاقة تلقائيًا عندما يكون الضغط غير طبيعي، مما يمنع تلف الضاغط
• زجاج رؤية الزيت وفلتر الزيت: مراقبة حالة مادة التشحيم في الوقت الفعلي، مما يضمن نظافة نظام التشحيم

معايير الاختيار ومرجع البيانات

بأخذ الضواغط الحلزونية المحكمة كمثال، يجب التحكم في صلابة مخمدات الاهتزاز المطابقة داخل Shore A 50 إلى 70 درجة ، مع ضبط معدل الضغط أدناه 15% . في حالة تقادم مخمدات الاهتزاز وفشلها، يمكن أن يزيد سعة اهتزاز الضاغط بمقدار 3 إلى 5 مرات مما يزيد بشكل كبير من احتمالية حدوث تشققات في لحام خطوط الأنابيب.

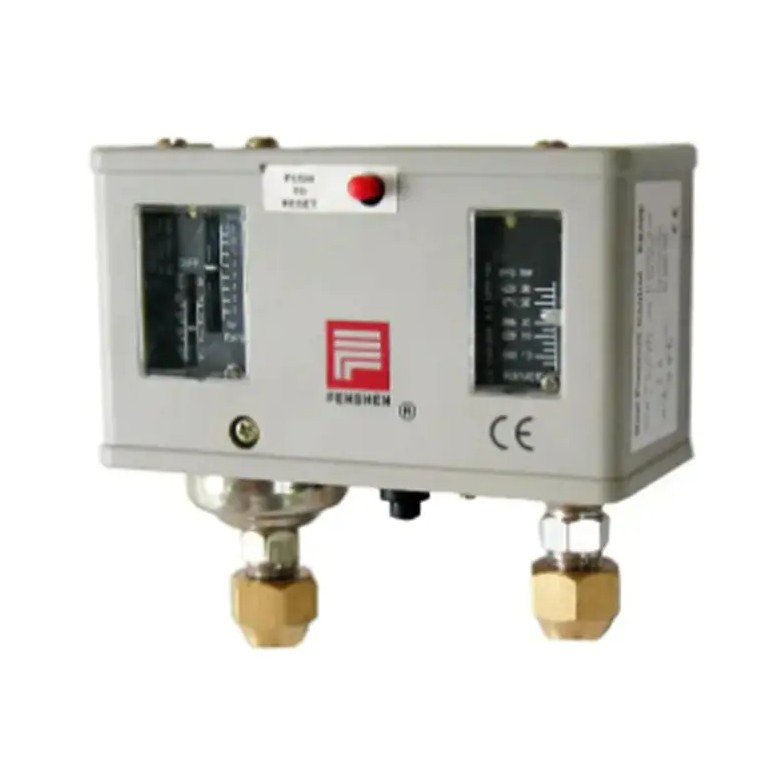

يجب أن تصل دقة عمل مفاتيح الحماية من الضغط العالي/المنخفض ± 0.02 ميجا باسكال ، مع عدم تجاوز زمن الاستجابة 0.5 ثانية . قد تحتوي مفاتيح الحماية الرديئة على أخطاء ± 0.1 ميجا باسكال ، الفشل في التدخل فورًا عندما تبدأ حالات شاذة في الضغط، مما يتسبب بسهولة في احتراق الضاغط.

ملحقات نظام التبادل الحراري: الدعم الأساسي للكفاءة والموثوقية

ملحقات المكثفات والمبخرات لها تأثير حاسم على كفاءة نقل الحرارة، ومقاومة التآكل، ونظافة النظام.

ملحقات المكثف الأساسية

مروحة المكثف هي الملحق الأساسي للمكثفات المبردة بالهواء، ويجب أن يتطابق تدفق الهواء والضغط الثابت مع تصميم المكثف. بالنسبة للمكثفات ذات الزعانف الشائعة، كل 1 كيلو واط من رفض الحرارة يتطلب عادة 180 إلى 250 م3/ساعة من تدفق الهواء. إذا كان تدفق هواء المروحة غير كاف 20% ، سوف ترتفع درجة حرارة التكثيف من 5 إلى 8 درجات مئوية ، وسوف يزيد استهلاك طاقة النظام بمقدار 12% إلى 18% وفقا لذلك.

يمكن للطبقات الواقية من الزعانف (مثل رقائق الألومنيوم المحبة للماء والطلاءات المضادة للتآكل) إطالة عمر المكثف عن طريق 30% إلى 50% . في البيئات الساحلية ذات الملوحة العالية، قد تؤدي زعانف الألومنيوم غير المحمية إلى حدوث ثقب شديد في التآكل بداخلها 2 إلى 3 سنوات ، في حين أن الزعانف المغلفة يمكن أن تستمر من 8 إلى 10 سنوات .

ملحقات المبخر الرئيسية

يؤثر اختيار ملحقات تذويب المبخر بشكل مباشر على كفاءة تشغيل المعدات ذات درجات الحرارة المنخفضة. تعد إزالة الجليد الكهربائية وإزالة الجليد بالغاز الساخن طريقتين رئيسيتين:

ملحقات الاختناق والتحكم: الأبطال المجهولون في التنظيم الدقيق

تعد صمامات التمدد، وصمامات الملف اللولبي، ووحدات التحكم المختلفة بمثابة المركز العصبي الذي يمكّن أنظمة التبريد من تحقيق تنظيم دقيق وتشغيل موفر للطاقة.

اختيار صمام التوسيع والتحكم في الحرارة الزائدة

يجب أن يأخذ اختيار صمام التمدد الحراري في الاعتبار بشكل شامل نوع مادة التبريد، ونطاق درجة حرارة التبخر، وقدرة تبريد النظام. يكون إعداد الحرارة الزائدة عادةً 3 إلى 6 كيلو (ظروف تكييف الهواء) أو 5 إلى 8 كيلو (ظروف درجات الحرارة المنخفضة). لكل 1 ك مع زيادة انحراف الحرارة الزائدة، قد ينخفض معامل أداء النظام (COP) بمقدار 2% إلى 4% .

يمكن لصمامات التمدد الإلكترونية (EEV) مقارنة بصمامات التمدد الحرارية التقليدية تحسين دقة التحكم في الحرارة الزائدة ± 0.5 ك ، تحقيق 10% إلى 20% توفير الطاقة في أنظمة التردد المتغير. ومع ذلك، فإن وحدات التحكم وأجهزة الاستشعار المطابقة لها تكلف أكثر، مما يجعلها أكثر ملاءمة للأنظمة التجارية أو الصناعية المتوسطة والكبيرة.

الوظيفة المنسقة للصمامات اللولبية ومجففات الترشيح

يؤثر موضع التثبيت واختيار صمامات الملف اللولبي بشكل مباشر على سلامة النظام:

• صمام الملف اللولبي لخط السائل: يقطع تدفق سائل التبريد إلى المبخر أثناء إيقاف التشغيل، مما يمنع تباطؤ السائل، مع وقت استجابة أقل من 1 ثانية
• صمام الملف اللولبي الالتفافي: يستخدم لإزالة الجليد من الغاز الساخن أو تنظيم السعة، ويتطلب عمرًا ميكانيكيًا يزيد عن ذلك 1 مليون دورة
• مجفف الفلتر: يجب أن تصل دقة الترشيح 20 إلى 40 ميكرون ، مع قدرة امتصاص الماء المطابقة لشحن النظام، عادةً 3 إلى 5 جرام من المنخل الجزيئي لكل 1 كجم من المبردات

عندما يتجاوز انخفاض ضغط مجفف الفلتر 0.05 ميجا باسكال ، فيجب استبداله على الفور. وبخلاف ذلك، فإن ذلك لا يؤدي إلى زيادة استهلاك الطاقة فحسب، بل قد يتسبب أيضًا في زيادة غاز الوميض قبل الاختناق، مما يقلل من قدرة التبريد 5% إلى 10% .

توصيل الأنابيب وملحقات الختم: شريان الحياة للنظام الذي يتم التغاضي عنه كثيرًا

الأنابيب النحاسية والتجهيزات والصمامات ومواد الختم هي الأوعية الدموية والمفاصل لنظام التبريد. تحدد جودتها وتصنيعها بشكل مباشر سلامة وموثوقية ختم النظام.

اختيار مادة الأنبوب النحاسي وسمك الجدار

يجب أن تستخدم أنظمة التبريد أنابيب نحاسية غير ملحومة منزوعة الأكسدة من الفوسفور (TP2 أو C12200)، مع التحكم في محتوى الفوسفور عند 0.015% إلى 0.040% ، يمنع بشكل فعال تقصف الهيدروجين أثناء اللحام بدرجة حرارة عالية. يجب تحديد سمك جدار الأنبوب النحاسي بناءً على ضغط العمل وقطر الأنبوب:

عملية اللحام ومواد الختم

يجب أن يستخدم لحام الأنابيب النحاسية معدن حشو مختلط قائم على الفضة أو النحاس والفوسفور، مع وصول عمق اختراق اللحام إلى أكثر من 80% من سمك جدار الأنبوب. بعد اللحام، يلزم إجراء اختبار تطهير النيتروجين وتسرب الضغط. يجب أن يكون ضغط الاختبار 1.15 إلى 1.25 مرة ضغط العمل التصميمي، مع عقد وقت لا يقل عن 24 ساعة وانخفاض الضغط لا يتجاوز 0.02 ميجا باسكال .

يجب أن تستخدم حشيات الختم مواد متخصصة مقاومة لسائل التبريد ودرجات الحرارة المنخفضة. تتصلب الحشيات المطاطية العادية وتصبح هشة في البيئات ذات درجات الحرارة المنخفضة، مما يؤدي إلى حدوث تسربات. تحافظ حشوات ختم التبريد المتخصصة على مرونة جيدة وأداء مانع للتسرب حتى في -40 درجة مئوية .

ملحقات التحكم والحماية الكهربائية: خط الدفاع النهائي للتشغيل الآمن

تعد جودة الملحقات الكهربائية وتكوينها أمرًا أساسيًا لمنع تلف المعدات وضمان سلامة الموظفين.

متطلبات التحكم في درجة الحرارة ودقة الاستشعار

يجب أن تصل دقة التحكم في درجة الحرارة ±0.5 درجة مئوية (تتطلب غرف التبريد الدقيقة ±0.2 درجة مئوية ). عادةً ما تحتوي أجهزة استشعار درجة الحرارة NTC على قيم B تبلغ من 3435 ألف إلى 3950 ألف ، مع مقاومة تقريبًا 10 كيلو أوم في 25 درجة مئوية . يجب أن يتجنب تركيب المستشعر التعرض المباشر لتيارات الهواء البارد أو الساخن؛ خلاف ذلك، يمكن أن تصل أخطاء القياس 3 إلى 5 درجات مئوية مما يتسبب في تكرار دورات الضاغط وزيادة التآكل وزيادة استهلاك الطاقة.

تكوين الحماية من الحمل الزائد والتسرب

يجب ضبط الحماية من الحمل الزائد الحراري للضاغط على 110% إلى 125% من التصنيف الحالي. بالنسبة للضواغط ثلاثية الطور، تكون أدوات حماية فقدان الطور وتسلسل الطور مطلوبة أيضًا لمنع احتراق المحرك بسبب شذوذ الطاقة. يجب أن تحتوي الأجهزة الحالية المتبقية على تيار تعثر مقدر لا يتجاوز 30 مللي أمبير ووقت التعثر أقل من 0.1 ثانية – هذا هو المطلب الأساسي لضمان السلامة الشخصية.

يجب أن يكون لدى جهات الاتصال تصنيف حالي مع 20% إلى 30% هامش للتعامل مع تيار التدفق. قد تحترق جهات اتصال الموصلات السفلية وتغلق بالداخل 1 إلى 2 سنة في ظل ظروف ركوب الدراجات المتكررة، مما يتسبب في حدوث أعطال خطيرة حيث لا يمكن للضاغط أن يتوقف أو يبدأ.

استراتيجية صيانة الملحقات: الوقاية تتفوق على الإصلاح

يمكن أن يؤدي إنشاء نظام صيانة الملحقات العلمية إلى تقليل وقت التوقف غير المخطط له بأكثر من اللازم 70% وانخفاض تكاليف الصيانة عن طريق 40% إلى 60% .

قائمة التفتيش الدورية والجدول الزمني

1. الفحص الشهري: حالة تشغيل المروحة، انخفاض ضغط الفلتر، ضيق التوصيل الكهربائي
2. الفحص ربع السنوي: ارتفاع درجة حرارة صمام التمدد، حساسية عمل صمام الملف اللولبي، تقادم مخمد الاهتزاز
3. الفحص نصف السنوي: تصفية المحتوى الرطوبي الأكثر جفافًا، ومعايرة مفتاح الضغط، ومقارنة دقة المستشعر
4. الفحص السنوي: تآكل لحام خطوط الأنابيب، اختبار مقاومة العزل، التحقق من وظيفة جهاز الحماية

معايير قرار استبدال الملحقات

يجب ألا ينتظر استبدال الملحقات حتى الفشل الكامل، ولكن يجب معالجته بشكل استباقي بناءً على اتجاهات تدهور الأداء. فيما يلي عتبات الاستبدال الموصى بها للملحقات الرئيسية:

إدارة المخزون والاستجابة لحالات الطوارئ

بالنسبة للمعدات الحيوية، يوصى بتخزين الملحقات الأساسية المعرضة للتآكل، بما في ذلك: مفاتيح حماية الضاغط، ومجففات المرشحات، وملفات الصمامات ذات الملف اللولبي، ومكثفات المروحة، ومواد الختم شائعة الاستخدام. مخزون الأمان المعقول يمكن أن يقلل من وقت الإصلاح من 3 إلى 7 أيام ل بضع ساعات . وهذا مهم بشكل خاص لسلاسل تبريد الأغذية وغرف تبريد الأدوية، حيث تتجاوز خسائر التوقف عن العمل قيمة الملحقات نفسها بكثير.

الاستنتاج: عرض القيمة الملحقة من خلال التفكير المنظومي

اختيار وصيانة ملحقات معدات التبريد هو في الأساس تحسين إجمالي تكاليف نظام دورة الحياة. الاستثمار الأولي في الملحقات عالية الجودة يمكن أن يحقق عوائد 3 إلى 5 مرات من خلال تقليل استهلاك الطاقة، وتقليل حالات الفشل، وإطالة العمر الافتراضي. قد يبدو أن إهمال جودة الملحقات وصيانتها يؤدي إلى توفير التكاليف على المدى القصير، ولكنه في الواقع يزرع مخاطر مخفية على المدى الطويل تتمثل في استهلاك الطاقة المرتفع، والأعطال المتكررة، وتقصير عمر المعدات. فقط من خلال دمج الملحقات في التخطيط الشامل للنظام وإنشاء نظام إدارة كامل بدءًا من الاختيار والتركيب وحتى الصيانة، يمكن لمعدات التبريد تحقيق عملية فعالة وموثوقة واقتصادية حقًا.
