في أنظمة التبريد الصناعية، المبخر يحدد اختيار (مبرد الهواء) بشكل مباشر مستوى استهلاك الطاقة للتخزين البارد واستقرار جودة البضائع المخزنة. النوع DL مناسب للتخزين الطازج فوق 0 درجة مئوية، ونوع DD للتخزين البارد عند -18 درجة مئوية، ونوع DJ للتخزين سريع التجميد تحت -25 درجة مئوية . تكمن الاختلافات الأساسية بين النماذج الثلاثة في تباعد الزعانف وسعة التبريد وطرق إزالة الجليد. سيؤدي الاختيار غير المتطابق إلى انسداد الصقيع أو زيادة استهلاك الطاقة أو تلف المنتج. يجب أن يأخذ الاختيار في الاعتبار درجة حرارة التخزين وخصائص المنتج والحمل الحراري بشكل شامل بدلاً من الاعتماد فقط على الخبرة.
التصنيف ونطاقات درجات الحرارة المطبقة لمبردات الهواء من السلسلة D
يتم تقسيم مبردات الهواء من السلسلة D المستخدمة بشكل شائع في التخزين البارد الصناعي إلى ثلاثة نماذج بناءً على درجة الحرارة المطبقة، كل منها يتوافق مع متطلبات التبريد المختلفة وبيئات درجة حرارة التخزين:
- مبخر ذو درجة حرارة عالية من نوع DL : ينطبق على درجات حرارة التخزين التي تزيد عن 0 درجة مئوية، ويستخدم بشكل أساسي لتخزين الفواكه والخضروات والبيض الطازج والشاي وأنظمة تكييف الهواء في الورش الكبيرة.
- نوع DD مبخر متوسط الحرارة : ينطبق على درجات حرارة التخزين من -1 درجة مئوية إلى -18 درجة مئوية، ومناسب للتخزين البارد للحوم والأسماك والآيس كريم والأطعمة المجمدة الأخرى.
- نوع DJ مبخر ذو درجة حرارة منخفضة : ينطبق على درجات حرارة التخزين أقل من -18 درجة مئوية، ويستخدم بشكل أساسي للتخزين السريع التجميد للحوم الطازجة والأسماك والزلابية وغيرها من الأطعمة، مع درجات حرارة تخزين أقل عادةً من -25 درجة مئوية.
تنعكس الاختلافات الهيكلية الأساسية بين النماذج الثلاثة في تباعد الزعانف و تصميم تدفق الهواء . في ظل ظروف درجات الحرارة المنخفضة، تتكثف الرطوبة في الهواء ويتشكل الصقيع على سطح المبخر بسرعة أكبر، لذلك يستخدم نوع DJ تباعدًا أكبر للزعانف (عادةً من 6 مم إلى 9 مم)، بينما يحتوي نوع DL على تباعد زعانف أصغر (حوالي 4 مم إلى 5 مم) لزيادة مساحة التبادل الحراري إلى أقصى حد في البيئات ذات درجة الحرارة المرتفعة نسبيًا.
مقارنة المعلمات التقنية الرئيسية
| المعلمة | نوع DL (درجة حرارة عالية) | نوع DD (درجة حرارة متوسطة) | نوع DJ (درجة حرارة منخفضة) |
|---|---|---|---|
| درجة حرارة التخزين المطبقة | 0 درجة مئوية ~ 10 درجة مئوية | -1 درجة مئوية ~ -18 درجة مئوية | -18 درجة مئوية ~ -35 درجة مئوية |
| تباعد الزعانف | 4.0 ~ 4.5 ملم | 4.5 ~ 6.0 ملم | 6.0 ~ 9.0 ملم |
| اختلاف درجة الحرارة التصميمية (DTD) | 8 درجة مئوية ~ 10 درجة مئوية | 7 درجة مئوية ~ 9 درجة مئوية | 5 درجة مئوية ~ 7 درجة مئوية |
| طريقة تذويب | تذويب طبيعي أو تسخين كهربائي | تذويب كهربائي / رذاذ الماء | تذويب كهربائي / تذويب الغاز الساخن |
| المبردات المطبقة | R22 / R404A / R507 | R22 / R404A / R507 | R22 / R404A / R507 / NH₃ |
| التطبيقات النموذجية | التخزين الطازج، ورشة التكييف | التخزين البارد، لوجستيات سلسلة التبريد | تخزين سريع التجميد، مجمدات سريعة |
كما هو موضح في الجدول أعلاه، مع انخفاض درجة حرارة التخزين، يجب زيادة المسافة بين الزعانف وفقًا لذلك لمنع طبقات الصقيع من سد ممرات الهواء. عادةً ما يتم التحكم في اختلاف درجة حرارة التصميم (DTD) للمبخرات ذات درجة الحرارة المنخفضة من نوع DJ عند 5 درجات مئوية إلى 7 درجات مئوية ، أقل من 8 درجات مئوية إلى 10 درجات مئوية من نوع DL، للحفاظ على رطوبة نسبية أعلى أثناء عمليات التجميد السريع وتقليل فقدان الجفاف للطعام.
هيكل المبخر ومبدأ العمل
تكوين المكونات الأساسية

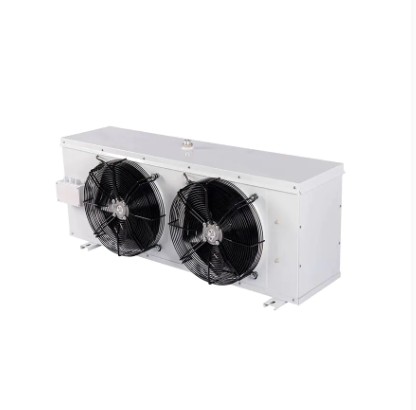

تتكون مبردات الهواء الصناعية بشكل رئيسي من خمسة مكونات: ملفات التبادل الحراري للتبريد، والمراوح المحورية، وموزعات السوائل، وأجهزة إزالة الجليد، وأحواض الصرف . يدخل المبرد المشبع ذو درجة الحرارة المنخفضة والضغط المنخفض إلى المبخر من خلال صمام التمدد الحراري، ويبخر ويمتص الحرارة داخل أنابيب التبادل الحراري. تجبر المروحة الهواء على التدفق عبر أسطح الزعانف، مما يؤدي إلى إزالة الحرارة من مخزن التبريد لتحقيق التبريد.
العوامل المؤثرة على كفاءة التبادل الحراري
إن تأثير التبريد الفعلي للمبخر مقيد بعدة عوامل:
- سرعة الهواء وحجمه : تؤدي سرعة الهواء غير الكافية إلى عدم كفاية التبادل الحراري، في حين أن السرعة الزائدة تزيد من استهلاك طاقة المروحة وقد تؤدي إلى جفاف أسطح الطعام. في مخازن التجميد السريع الصناعية، عادة ما يتم تصميم سرعة الهواء من 3 م/ث إلى 5 م/ث.
- نظافة الزعانف : تراكم الغبار والزيت يمكن أن يقلل من معامل نقل الحرارة بنسبة 15% إلى 30%؛ التنظيف المنتظم ضروري للحفاظ على كفاءة الطاقة.
- سمك طبقة الصقيع : عندما يتجاوز سمك الصقيع 3 مم، تزداد المقاومة الحرارية لجانب الهواء بشكل كبير، مما قد يقلل من قدرة التبريد بأكثر من 20%؛ إزالة الجليد في الوقت المناسب أمر إلزامي.
- سخونة العرض السائل : تعمل الحرارة الفائقة المناسبة (عادة من 3 درجات مئوية إلى 8 درجات مئوية) على منع تباطؤ سائل الضاغط مع ضمان الاستخدام الفعال لمنطقة التبادل الحراري للمبخر.
حساب الاختيار وتقييم الحمل الحراري
المبخر لا يمكن أن يعتمد الاختيار على الخبرة فقط؛ حسابات الحمل الحراري إلزامية. يتكون الحمل الحراري الإجمالي للتخزين البارد من المكونات التالية:
- الضميمة الحمل الحراري : الحرارة التي تنتقل خلال الجدران والأسقف والأرضيات بما يتناسب مع سمك العزل واختلاف درجات الحرارة.
- الحمل الحراري للمنتج : الحرارة المنبعثة أثناء تبريد المنتج أو تجميده، والتي يمكن أن تمثل أكثر من 60% من إجمالي مساحة تخزين التجميد السريع.
- الحمل الحراري للتهوية : الحرارة التي يدخلها الهواء الدافئ الخارجي عند فتح أبواب غرفة التبريد أو أثناء التهوية.
- الحمل الحراري للمحرك والإضاءة : الحرارة الناتجة عن محركات المراوح وتركيبات الإضاءة أثناء التشغيل.
- الحمل الحراري لعملية الأفراد : الحرارة المنبعثة من العمال أثناء العمليات داخل المخزن.
يجب أن يتضمن الاختيار أ هامش أمان من 10% إلى 15% بناءً على الحمل الحراري الإجمالي المحسوب لمراعاة الطقس القاسي أو التقلبات في معدل دوران المنتج. بالإضافة إلى ذلك، يجب تصحيح قدرة التبريد الاسمية للمبخر بناءً على ظروف التشغيل الفعلية (درجة حرارة التخزين، درجة حرارة التبخر، درجة حرارة التكثيف)، باستخدام منحنيات الأداء المقدمة من الشركة المصنعة كأساس للتصحيح.
استراتيجيات إزالة الجليد وإدارة كفاءة الطاقة
مقارنة طرق إزالة الجليد الشائعة
| طريقة تذويب | المبدأ | السيناريوهات القابلة للتطبيق | خصائص الطاقة |
|---|---|---|---|
| تذويب كهربائي | أنابيب التدفئة الكهربائية تسخن الزعانف | تخزين بارد صغير إلى متوسط | استهلاك أعلى للطاقة، هيكل بسيط |
| تذويب رذاذ الماء | رذاذ الماء بدرجة الحرارة المحيطة | تخزين بارد متوسط إلى كبير | ارتفاع استهلاك المياه، وإزالة الجليد بسرعة |
| تذويب الغاز الساخن | حرارة تفريغ الضاغط | مخزن كبير للتجميد السريع، وأنظمة الأمونيا | كفاءة الطاقة المثلى، نظام معقد |
توصيات إعداد دورة إزالة الجليد
يجب ضبط تردد إزالة الجليد ديناميكيًا بناءً على تردد فتح الباب، ومحتوى رطوبة المنتج، وسرعة تجميد المبخر. للتخزين سريع التجميد في درجة حرارة أقل من -25 درجة مئوية، يوصى بإزالة الجليد بالغاز الساخن كل مرة 4 إلى 6 ساعات ، مع التحكم في كل دورة إزالة الجليد خلال 15 إلى 20 دقيقة. تؤدي إزالة الجليد بشكل متكرر إلى تقلبات في درجة حرارة التخزين مما يؤثر على جودة الطعام؛ تؤدي الفواصل الزمنية الطويلة جدًا إلى تراكم الصقيع وزيادة مقاومة الهواء وزيادة استهلاك طاقة المروحة.
أساسيات التثبيت والصيانة
يعد التثبيت المناسب والصيانة المنتظمة أمرًا ضروريًا لتشغيل المبخر بكفاءة على المدى الطويل:
- موقف التثبيت : يجب تركيب مبردات الهواء في الجزء العلوي أو العالي على الجدران الجانبية لغرفة التبريد، بحيث تكون منافذ الهواء مواجهة لاتجاه الباب لإنشاء توزيع موحد لتدفق الهواء وتجنب نفخ الهواء البارد المباشر على المنتجات.
- معايرة المستوى : يجب تركيب الوحدة أفقيًا؛ سيؤدي الإمالة إلى سوء تصريف المياه المذابة، مما يؤدي إلى تراكم المياه أو فيضانها في حوض الصرف.
- عودة التخليص الجوي : على الأقل 300 ملم يجب الحفاظ على مساحة الهواء الراجعة بين المبخر والجدران أو أكوام المنتج لضمان دوران الهواء دون عائق.
- التنظيف المنتظم : تنظيف الزعانف كل ثلاثة أشهر باستخدام فرش ناعمة أو نفاثات ماء منخفضة الضغط لإزالة الغبار والزيوت؛ فحص شفرات المروحة للتشوه ومحامل المحرك للتشحيم.
- كشف التسرب والعزل : إجراء فحوصات سنوية لضيق أنابيب التبريد؛ تأكد من بقاء طبقات العزل على خطوط إمداد السوائل والشفط سليمة لمنع فقدان البرودة والتكثيف.
الناشئة المبخر اتجاهات التكنولوجيا
نظرًا لأن صناعة التبريد تتطلب كفاءة أعلى في استخدام الطاقة والامتثال البيئي، فإن تكنولوجيا المبخر تستمر في التطور:
- تقنية المروحة ذات التردد المتغير : من خلال ضبط سرعة المروحة لتتناسب مع الأحمال الحرارية الفعلية، يمكن تحقيق توفير في الطاقة بنسبة تتراوح من 20% إلى 35% مقارنة بالمراوح ذات التردد الثابت، مع تقليل تقلبات درجة حرارة التخزين.
- طلاءات نانو مضادة للتآكل : تعمل الطلاءات المحبة للماء أو المضادة للتآكل على أسطح الزعانف على تأخير التآكل في رش الملح والبيئات الحمضية، مما يؤدي إلى إطالة عمر المعدات بنسبة تزيد عن 30%.
- توافق نظام CO₂ الحرج : نظرًا لأن R744 (CO₂) أصبح أكثر انتشارًا في الخدمات اللوجستية ذات درجات الحرارة المنخفضة، فإن تصميمات المبخرات المقاومة للضغط العالي (حتى 120 بار) تمثل اتجاهًا تكنولوجيًا جديدًا.
- التحكم الذكي في إزالة الجليد : تشغيل عملية إزالة الجليد بناءً على أجهزة استشعار سمك الصقيع أو إشارات فرق الضغط، واستبدال عملية إزالة الجليد التقليدية الموقوتة، ويقلل دورات إزالة الجليد غير الضرورية ويحسن نظام COP.
لا تقلل هذه التقنيات من تكاليف تشغيل غرف التبريد فحسب، بل تستجيب أيضًا لاتجاهات الصناعة العالمية نحو تقليل الكربون في مواد التبريد وتحسين كفاءة استخدام الطاقة.
